可应用于各种在谐波污染的工况
尤其适用于快速变化的负载

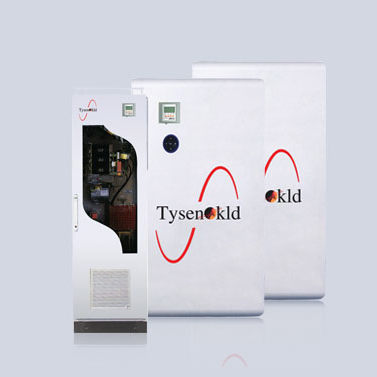

随着大量非线性电力设备的应用,会在电力系统中产生较大的谐波污染,这种非线性负载就是谐波源,而谐波源中大部分谐波次数和谐波含量,都随着负载或系统的变化而改变,传统的无源滤波技术已难以满足动态变化的滤波要求。KLD系列有源电力滤波器是滤波方法,该装置采用当今先进的科研成果,基于高速的滤波补偿技术,消除各种形式的谐波,可应用于各种在谐波污染的工况,尤其适用于快速变化的负载。具有响应速度快、滤波范围广、谐波效果高、不受系统参数影响等特点,达到改善用电质量,降低电网损耗、提高供电利用效率和带载能力的目的,是很理想的滤波产品。
有源电力滤波器与谐波源并联,通过实时检测跟踪谐波源负载产生的谐波电流,快速生成与之大小相等方向相反的电流加以抵消,从而消除谐波,避免系统电压﹑电流波形发生畸变。装置具有自适应功能,可对频率和大小都变化的谐波进行补偿,对补偿对象有很快的响应。
工业负载场所,针对整流器、变频器 电弧炉、大型UPS、中频炉等工业型大容量非线性负载。
商业建筑场合,例如大量使用荧光灯、电脑、UPS、电梯、复印机、变频空调等非线性负载。
特殊行业场所,易受高次谐波干扰而无法正常运行的高设备使用场合,如EIB、CT机等。
滤除的谐波次数范围广,可滤除2~71次谐波;
谐波滤除率高。在额定功率下,谐波电流滤除率可高达97%;
响应速度快。谐波补偿电流全响应时间小于10ms;
可单相动态注入补偿电流,改善系统三相不平衡,自动系统谐振,无与系统产生谐振之忧,保障设备及系统运行;
从25A模块到200A模块,覆盖有源电力滤波全系列产品;
兼具滤波及无功补偿(感性或容性)功能;
功能完善的智能操控系统;采用新型的智能操控单元,界面友好,操作简单方便;可同时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数;实时故障记录和事件记录;
设计选型简单,安装、操作和维护简单。易于扩展和冗余设计,可10台并联运行;
可设定或很大100%限流输出。保证装置长期稳定运行,无设备过载之忧。具系统过压、欠压保护;输出过流、过热保护;控制电压系统故障保护等。
输入 | |||
工作电压(V) | 208~480 | 工作频率(Hz) | 50/60±10% |
---|---|---|---|
性能指标 | |||
滤波能力 | 可高达97% | 滤波范围 | 2~71次谐波 |
全响应时间 | <10ms | 功率因数校正 | 有,可设定 |
IGBT频率 | 20kHz | 过载保护 | 自动限流在100%额定输出 |
接口模块 | |||
显示界面 | 新型全彩显示屏,实时显示系统谐波和设备输出谐波电流 | 操作界面 | 上键、下键、设置、确认、运行、停止 |
显示语言 | 简体中文/英文 | 通讯接口 | RS485/RS232 |
环境运行 | |||
环境温度 | -10℃~+55℃ | 存储温度 | -40℃~765℃ |
相对湿度 | 大95%RH(无凝露) | 海拔高度 | 4000m以下(1500m按国标规定进行折算) |
常用型号 | 额定补偿电流(A) | 额定电压(V) | 安装尺寸:宽×深×高(mm) | 防护等级 |
---|---|---|---|---|
KLD-AMS25-3L | 25 | 208~480 | 260×200×455 | NEMA1(IP20) |
KLD-AMS50-3L | 50 | 208~480 | 440×176×630 | NEMA1(IP20) |
KLD-AMS100-3L | 100 | 208~480 | 440×176×630 | NEMA1(IP20) |
KLD-AMS150-3L | 150 | 208~480 | 440×176×630 | NEMA1(IP20) |
KLD-AMS200-3L | 200 | 208~480 | 440×176×630 | NEMA1(IP20) |
常用型号 | 额定补偿电流(A) | 额定电压(V) | 安装尺寸:宽×深×高(mm) | 防护等级 |
---|---|---|---|---|
KLD-AMS25-4L | 25 | 208~480 | 260×200×455 | IEC529(IP30) |
KLD-AMS50-4L | 50 | 208~480 | 440×176×630 | IEC529(IP30) |
KLD-AMS100-4L | 100 | 208~480 | 440×176×630 | IEC529(IP30) |
KLD-AMS150-4L | 150 | 208~480 | 440×176×630 | IEC529(IP30) |
KLD-AMS200-4L | 200 | 208~480 | 440×176×630 | IEC529(IP30) |
